Эта статья является частью проекта «Интернет-радио на ESP32-S2 Mini»
Список компонентов подобран именно под этот проект миниатюрного радио в корпусе 8х6см напечатанного на 3д принтере.
ESP32S2 mini является сердцем проекта. Одноядерный компактный микроконтроллер.

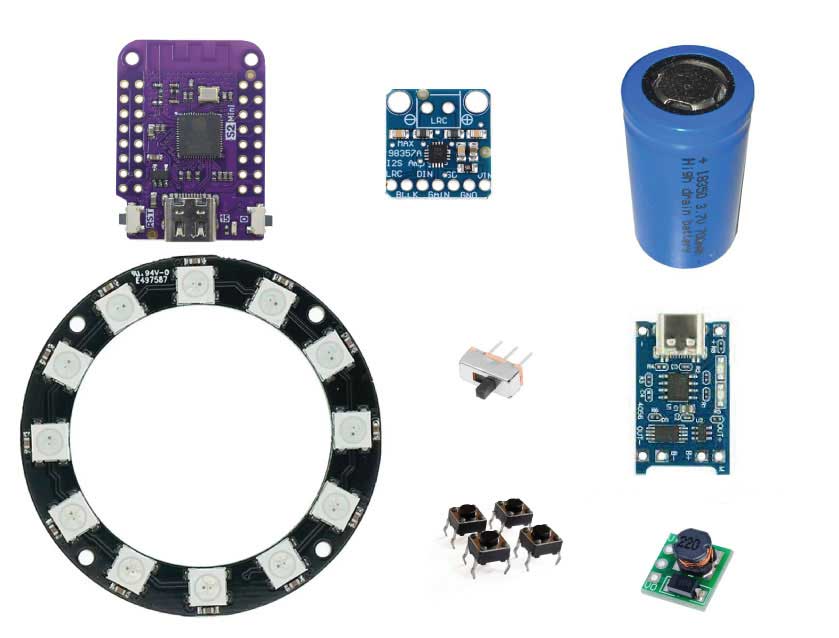

Для успешного создания интернет-радио вам понадобятся следующие компоненты:
- ESP32S2 Mini — миниатюрный контроллер с поддержкой Wi-Fi, являющийся "сердцем" проекта.
- Аккумулятор 18350 — автономное питание для устройства.
- Усилитель MAX98357 — класс D усилитель, обеспечивающий высококачественное звучание.
- Динамик 5 Вт, 4 Ом — диаметр 57 мм.
- Кольцо NeoPixel 12 RGB LED WS2812 — для создания динамических световых эффектов.
- Кнопки для управления громкостью — для удобной регулировки уровня звука.
- Модуль контроля зарядки с защитой TP4056 — для безопасной зарядки аккумулятора.
- Повышающий модуль на 5 В — для обеспечения стабильного питания.
- Тактовые кнопки 6x6x5 мм — для управления устройством.
- Радиатор (опционально) — для эффективного теплоотведения.
В моём случае использовался динамик 5w 4Om диаметром 57мм под который и проектировался корпус, со временем под рукой должны появиться китайские динамики 52мм диаметром и возможно выложу STL модель проставочного кольца для установки динамиков меньшего размера.
Файлы для печати корпуса интернет радио Вы можете скачать с этого сайта абсолютно бесплатно. Корпус состоит менее чем из десятка элементов подогнанных по размеру к вышеописанным компонентам.
Следите за анонсами!
